Stapelsäulensysteme

Stapelsäulen werden verwendet, um zumeist flächenartige in den Umrissen komplizierte Bauteile in Transportgestellen zu transportieren oder im Pufferlager zu speichern.
Wir unterscheiden je nach Art der Stapelung in:

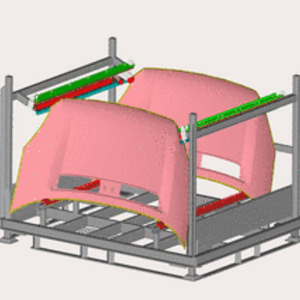

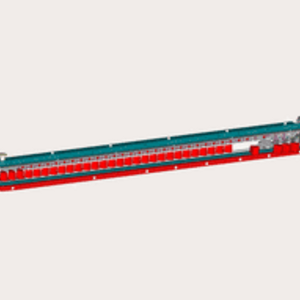

Horizontale ausgelegte Säulensysteme

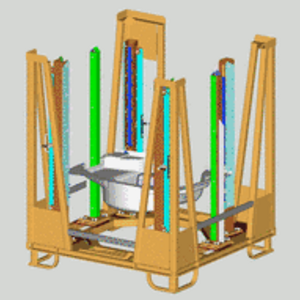

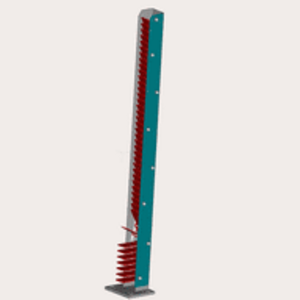

Vertikale ausgelegte Säulensysteme

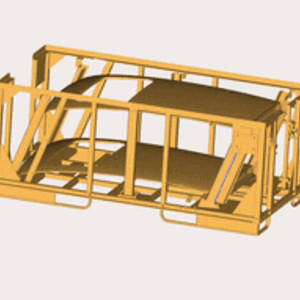

Diagonale ausgelegte Säulensysteme

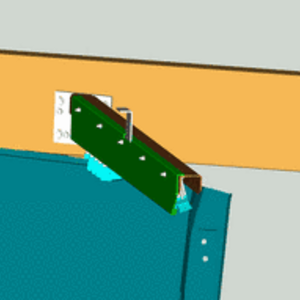

Über Kopf ausgelegte Säulensysteme




In Transportbehältern bieten diese Aufnahmesysteme die Möglichkeit, auf geringem Platz eine maximale Packdichte zu erzielen. Dabei kann die Teilung fest oder umschaltbar ausgeführt werden und ist abhängig vom Platzbedarf der Bauteile und der zu erzielenden Packdichte.
Aufgrund ihrer hohen Stabilität und der genauen Funktionsweise werden so ausgestattete Ladungsträger, meist in automatisierten Prozessen, zum Beispiel mit Robotern be- und entladen.

Die Klinken, werden von uns aus Metall hergestellt und zum Schutz der Werkstücke mit Kunststoff beschichtet oder umspritzt und werden  entweder schwerkraft- oder federbetätigt zurückgeholt.
Klinken aus Kunststoff können, ohne Probleme komplexe geometrische Formen annehmen und werden dadurch relativ leicht an das Bauteil angepasst gestaltet.
Falls erforderlich wird der Kunststoff an den Stellen wo durch scharfe Kanten des Werkstücks verschlissen wird mit einem Blech abgedeckt.
Die Verriegelung geschieht entweder einzelne oder als Endverriegelung.
